概述：

GKG-12:礦用一般型高壓開關柜,是3.6-12千伏三相交流50Hz單母線及單母線分段系統的成套配電裝置,主要用于各類礦山、地鐵、風電、住宅、工礦企事業配電以及電業系統的用戶變電所的受電、送電及大型高壓電動機啟動等,進行控制、保護、監測之用。本開關設備滿足GB/T12173《礦用一般型電氣設備》、GB3906等標準要求,具有防止帶負荷推拉斷路器手車防止誤分合斷路器、防止接地開關處于閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的聯鎖功能、防止在斷路器處于工作位置時二次插頭脫落等聯鎖功能。本礦用一般型高壓開關柜以滿足煤礦、金屬與非金屬礦山井下及地面變電所使用的供配電設備。

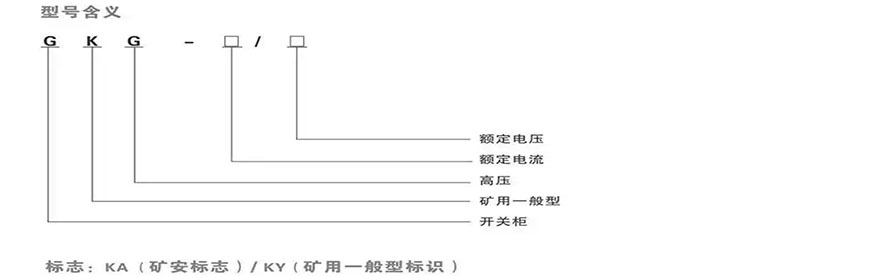

型號及基本參數

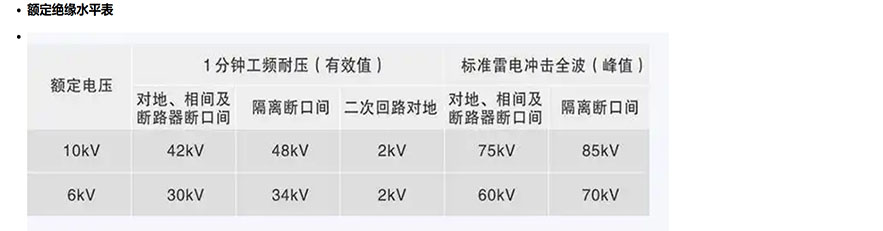

基本參數

●額定電壓：6kV10kV

●封頂電壓：12kV

●額定頻率：50Hz

●額定電流：50A、75A、100A、150A、200A、250A、300A、400A、500A、630A、800A、 1000A、1250A、1600A

●額定短路關合電流：80kA

●額定短路開斷電流：16kA、20kA、25kA、31.5kA

●額定短時耐受電流：16kA、20kA、25kA、31.5kA

●額定峰值耐受電流：40kA、50kA、63kA、80kA

●操作回路額定電壓 110V 127V 220V

●外殼防護等級：IP54

使用環境條件

●環境溫度：環境溫度不高于+40℃,不低于-25℃；

●海拔不超過 2000m;大于 2000m~5000m 選用高海拔柜型；

●周圍空氣相對濕度不大于 95%(在25℃時)；

●在無搖動和沖擊振動的地方；

●在無破壞絕緣及腐蝕金屬的氣體和蒸汽的環境。

產品結構與特點

●標準斷路器柜外形及結構布置圖見圖

●外形及安裝尺寸見圖2

●本開關柜與其它礦用開關柜相比有如下優點:

a、手車從工作位置移至試驗位置，手車室門不需要打開，保證了長期處于冷備投狀態的開關柜的防護等級;

b、手車處于試驗位置時，不需打開柜門，就可操作接地開關的分合；

c、開關柜各室均有獨立的泄壓通道；

d、開關柜標準柜寬 80mm；特定場合可訂制 650mm；

d、本開關柜可用于高海拔地區(外形尺寸變大),具有高原型開關柜檢驗資質。

●開關設備執行標準:GB/T12173及 GB3906,開關柜結構見圖 1;開關柜由柜體和可抽出部件(簡稱手車)兩部分組成。開關柜外殼防護等級為 1P54,開關柜可配用真空斷路器、PT 及計量手車。本柜具有架空進出線、電纜進出線及聯絡等方案,可根據用途將一次方案進行排列組合,完成配電需求的各種功能。

●開關設備的外殼和隔板是由覆鋁鋅鋼板經 CNC 設備加工制成,使整個柜體不僅具有精度高、還有很強的抗腐蝕與抗氧化作用。由于采用多重折邊工藝使柜體整體機械強度變高,零部件通用性強、占地面積少、便于安裝運行。開關柜殼體用金屬隔板分隔成手車室、母線室、電纜室、儀表室開關柜柜門采用噴塑工藝,使其表面抗沖擊、耐腐蝕,并保證了外觀的質量。

●電流等級提升到 1600A 滿足更大負荷的要求:隨著礦山負荷的加大該產品的額定電流從 630A 發展到 1600A,開斷電流從 12.5KA 發展到 31.5KA,以此滿足負荷日益增長的要求。
